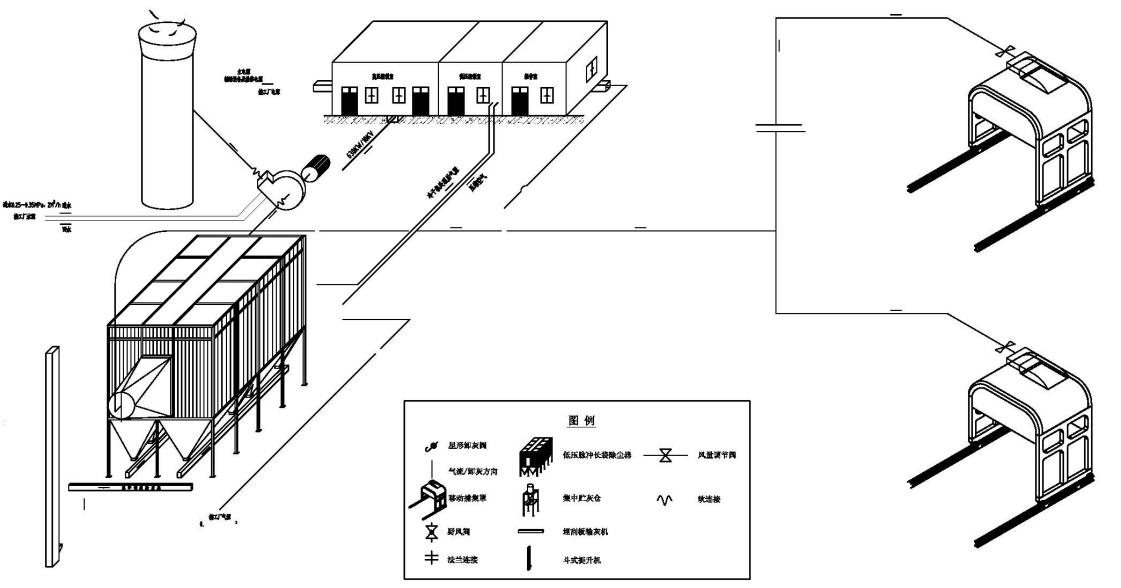

除尘系统工艺系统图
除尘系统主要包括集尘罩、除尘管道、集尘器、主风机、主电机、电控系统。
●收集罩:用于收集送料、冶炼、出钢过程中产生的烟气。下图为节能炉疏水烟机外观图。
●系统风量及管网
●集尘器
烟气净化是节能炉除尘系统的重要组成部分。目前,烟气净化设备通常采用高效布袋除尘器。脉冲除尘布袋除尘器是一种除尘能力强、效率高的除尘器,非常适合节能炉窑细小粘性粉尘的特点。
除尘器的结构与原理
除尘器由洁净风室、滤袋室、灰斗、进、出风管、进、出风管、清灰系统、主风机、主电机、电控等组成。
除尘器由多个洁净风仓、洁净室(过滤室又称箱体,及均温沉降室)、灰斗、烟气入口通道及净化排烟通道、滤袋及框、脉冲分配器等组成,由脉冲阀、吹管、洁净风室密封罩等组成。每个灰仓均配有料仓壁振动器和观察人孔(故障时可进行维护)。滤袋通过滤袋口的弹簧膨胀环的弹性力牢固地挂在花板上,并在花板孔之间形成稳定密封。
1.集尘器的烟气入口通道直接连接灰斗(净化室)上部,每个洁净风仓与集尘器的排气通道相连。
2.含尘气体进入集尘器洁净室的滤袋,经过滤后进入洁净空气仓,经排风通道离开集尘器。
3..除尘器的除尘方式为布袋负压外滤式,布袋为耐温度≤130°的聚酯针毡。
除尘器的优点
1.优化除尘器进、出风管,减小除尘器的结构阻力。
2.清洗脉冲气源,过滤掉气源中的油水,避免滤袋上凝结,彻底清除布袋上的灰尘。
3.采用脉冲控制器控制脉冲清灰程序,实现自动脉冲清灰,使除尘器电阻长时间稳定。
4.小型仓库结构优化设计。
5.除尘器阻力小,可在<1500Pa时长时间稳定运行。

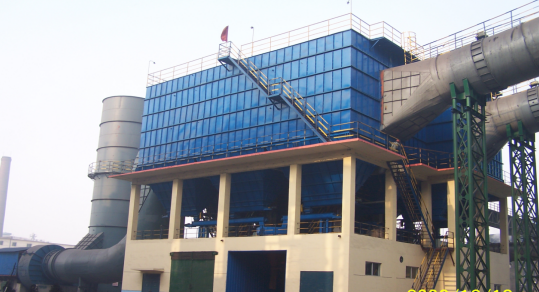

除尘器外观图
